Orange PI Эхолинк SvxLink

Сообщение UN7ZAR » 08 мар 2018, 20:02

Эхолинк на базе Orange PI с использованием SVXlink.
На базе данной сборки можно подключаться как к FRN сети, например к каналу Astana СиБи клуба. Общаться с помощью портативной станции.
Небольшой раидус покрытия позволяет избавится от помех, получть качественную связь для общения в привычной форме.
Вложения
_________________
DMR Hytera PD785G VHF, HF transiver SW2016 60W, Amplifer KL300, antenn Megnet LOOP, mod FT8

Не в сети
Аватара пользователя
Администратор
Сообщения: 18
Зарегистрирован: 06 дек 2017, 13:02
Откуда: Астана

Re: Orange PI Эхолинк SvxLink

Сообщение UN7ZAR » 08 мар 2018, 20:25

Так же можно собрать совсем портативный эхолинк на базе модуля:
https://ru.aliexpress.com/item/2pcs-lot ... autifyAB=0

Понадобится мкиро ПК:
https://ru.aliexpress.com/item/New-Oran ... 0.0.yYd6ZM

Можно взять готовую прошивку Spotnik:
ftp://rrf.f5nlg.ovh/spotnik-orangepi0.img.7z

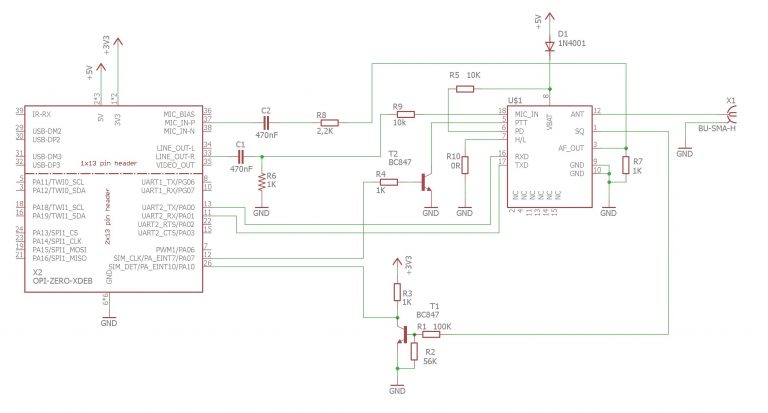

Схема сборки:

Сборку можно сделать навесным монтажом:

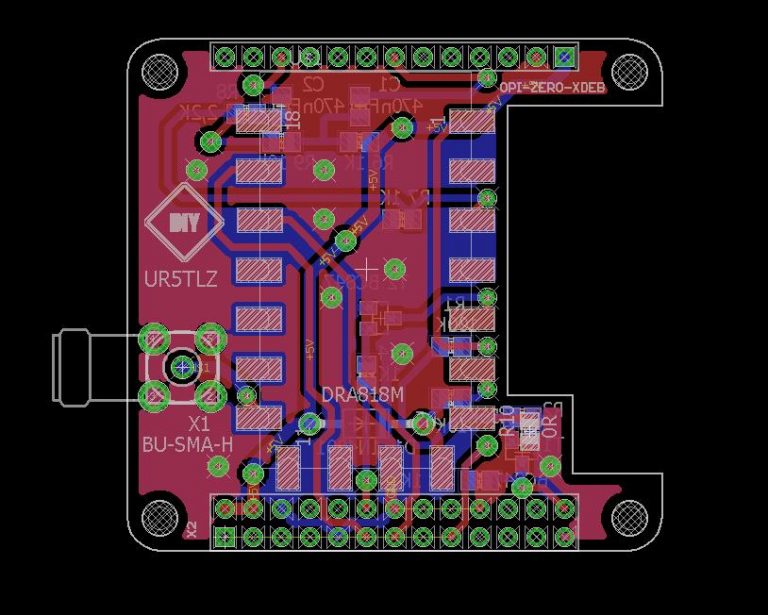

Так же есть печатная плата:

Файли проекта в Eagle CAD та Gerber файли
http://www.diygoodies.org.ua/wp-content ... i-Echo.zip

Прошивка на базе Spotnik, больше заточена под Эхолинк, к тому же она на Французком, есть веб управление
